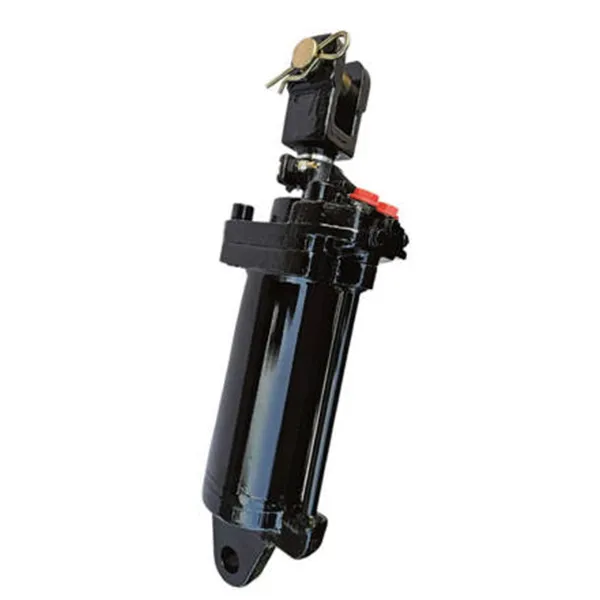

EP-TF1304.55.012 Hydrauliczny cylinder

Podstawowe specyfikacje inżynierii

Komponenty produktu

Zamień stary cylinder na cylinder hydrauliczny EP-TF1304.55.012 to inteligentny ruch, ale aby jak najlepiej wykorzystać ten wytrzymały hydrauliczny cylinder podnoszący, będziesz chciał sparować go z odpowiednimi częściami. Porozmawiajmy o tym, co działa najlepiej.

Zacznij od hydraulicznych zaworów kontrolnych - te mało robotników muszą nadążyć za wymaganiami przepływu cylindra. Jeśli ocena GPM/LPM zaworu jest zbyt niska, zatyka system, spowalniając przemysłowy ruch cylindra hydraulicznego. Nikt nie chce konfiguracji opóźnionej, więc dopasowanie zaworu do potrzeb cylindra nie można nałożyć.

Potem jest pompa hydrauliczna. Jeśli aktualizujesz się do bardziej mocniejszego cylindra hydraulicznego, takiej jak ten, Twoja obecna pompa może jej nie wyciąć. Musisz sprawdzić, czy może popchnąć wystarczającą ilość płynu, aby cylinder poruszał się z potrzebną prędkością. Niewymiarowa pompa powstrzyma nawet najtrudniejszy, wytrzymały hydrauliczny cylinder podnoszący, więc nie pomijaj tej kontroli.

I nie pomijajmy podstaw: płynu hydraulicznego i filtrów z najwyższej półki. Pomyśl o nich jak o sile napędowej twojego hydraulicznego cylindra windowego. Czysty płyn utrzymuje kształt uszczelnień, zatrzymując wycieki i zużycie, które mogą mieć wydajność zbiornika. Przeglądanie tanich płynów lub starych filtrów jest szybkim sposobem na skrócenie życia tego niezawodnego hydraulicznego cylindra podnoszącego - więc trochę tutaj, warto.

Jak obliczyć pojemność podnoszenia cylindra hydraulicznego

Zastosowanie, ile może podnieść cylinder hydrauliczny, to nie tylko ćwiczenie matematyczne - jest kluczem do wybrania odpowiedniego dla twojego sprzętu. Niezależnie od tego, czy używasz hydraulicznego cylindra podnoszenia do wyciągów nożycowych, poruszania materiałów prosto w górę, czy podnoszenia samochodów, uzyskiwanie odpowiedniego rozmiaru zapewnia bezpieczeństwo, dobrze pracuje i od kosztującej więcej niż potrzebne.

Zacznij od podstawowej formuły - nie trzeba go nadmiernie komplikować. Siła podnoszenia sprowadza się do czasów ciśnienia efektywnego obszaru cylindra. W metryce jest to siła (w Newtons) = ciśnienie (Pascals) × obszar (metry kwadratowe). W przypadku imperialnego jest to siła (funty) = ciśnienie (psi) × obszar (cale kwadratowe). Aby uzyskać obszar, wystarczy użyć czasów π (połowa średnicy otworu) kwadrat. Załóżmy, że masz ciężki cylinder hydrauliczny z otworem 100 mm (około 3,94 cala) z 200 barami (około 2900 psi). Obszar byłby 3,14 razy (0,05 metra kwadratowy), który wynosi 0,00785 metrów kwadratowych. Pomnóż to przez 200 × 10⁵ Pascals, a patrzysz na około 15 700 newtonów siły - do obsługi trudnych obciążeń.

Następnie nie zapomnij o długości udaru mózgu. To, jak wysoko musisz podnieść, zależy od tego. Niezależnie od tego, czy jest to kompaktowy hydrauliczny cylinder podnoszący dla poziomów doków, czy też długotrwałe dla podnośników teleskopowych, upewnij się, że skok pasuje do potrzebnego ruchu pionowego. Zbyt krótki i nie możesz dotrzeć; Za długo i marnujesz przestrzeń.

Potem są rzeczywiste rzeczy, które wcinają tę siłę teoretyczną-politykę, kąt zamontowany cylinder, jak szybko się porusza. Dlatego dodajesz współczynnik bezpieczeństwa, zwykle 1,2 do 1,5. W przypadku pionowych cylindrów hydraulicznych w krytycznych miejscach, takich jak windy lub platformy powietrzne, ten dodatkowy margines nie jest opcjonalny - jest to konieczne, aby zapewnić bezpieczeństwo.

Na koniec sprawdź, jak zamontowano cylindra. Sposób, w jaki jest dołączony, wpływa na to, jak dobrze przenosi siłę. Jeśli używasz cylindra hydraulicznego OEM w niestandardowej konfiguracji, upewnij się, że punkty montażowe poradzą sobie z pełnym obciążeniem bez zginania lub zużycia. Niezależnie od tego, czy potrzebujesz jednorazowego cylindra hydraulicznego do podnoszenia stołów, czy podwójnie działający dla pionowych prac, nasz zespół w Raydafon może pomóc w przybiciu odpowiedniego rozmiaru i konfiguracji. Po prostu powiedz nam obciążenie, udar i ciśnienie, a my poprowadzimy Cię do odpowiedniego cylindra hydraulicznego do pracy.

FAQ

P1: Skąd mam wiedzieć, czy mój obecny cylinder jest niewymiarowy do pracy?

Odp.: Typowe znaki obejmują niezdolność do podniesienia obciążenia znamionowego maszyny, bardzo powolne działanie, nawet gdy silnik jest przy wysokiej obrotach na minutę lub często aktywuje zawór pomocy ciśnieniowej w systemie podczas normalnego użytkowania.

P2: Jakie są oznaki wewnętrznego wycieku pieczęci tłokowej?

Odp.: Najbardziej oczywistym znakiem jest „Drift cylindra”, w którym podniesione obciążenie powoli obniża się bez żadnego wejścia kontrolnego. Możesz również zauważyć utratę mocy i wolniejsze niż normalne czasy cyklu.

P3: Czy mogę po prostu zastąpić mój cylinder na większy, aby uzyskać więcej mocy?

Odp.: Podczas gdy większy cylinder otworu zapewnia większą siłę, musisz upewnić się, że reszta systemu (pompa, zawory, węże) może zapewnić odpowiedni przepływ. Musisz również sprawdzić, czy fizyczne wymiary i punkty montażowe nowego cylindra będą pasować do Twojej maszyny. Jeśli nie masz pewności, skonsultuj się ze specjalistą.

Q4: Mój cylinder hydrauliczny wycieka z końca, w którym wychodzi pręt. Co to oznacza?

Odp.: Wskazuje to na awarię uszczelnienia pręta, prawdopodobnie spowodowanego wynikiem lub uszkodzonym prętem, zanieczyszczeniem lub prostym zużyciem. Ciężka wycieraczka EP-TF1304.55.012 i twardy chromowy pręt są zaprojektowane w celu zminimalizowania tego wspólnego problemu.
