Jak teleskopowe cylindry hydrauliczne porównują się ze standardowymi konstrukcjami?

Wybierając rozwiązania z napędem liniowym do ciężkich maszyn, sprzętu mobilnego lub zastosowań przemysłowych, wybór często zawęża się do dwóch odrębnych architektur: standardowych cylindrów jednostopniowych i wielostopniowych teleskopowych cylindrów hydraulicznych. Zasadnicza różnica polega na stosunku skoku do długości po wycofaniu. Standardcylinder hydraulicznyzapewnia skok, który jest zawsze krótszy niż długość wycofania. Natomiast teleskopowy cylinder hydrauliczny może osiągnąć skok od dwóch do pięciu razy dłuższy niż jego długość w stanie zamkniętym. Ta funkcja rewolucjonizuje instalacje o ograniczonej przestrzeni. W przypadku wywrotek, zgniatarek śmieci, podpór dźwigów i narzędzi rolniczych oszczędność miejsca to nie tylko wygoda; jest to konieczność operacyjna.

Raydafon Technology Group Co., Limited spędziła dwadzieścia lat na udoskonalaniu obu projektów, a dane z naszych fabryk pokazują, że cylindry teleskopowe zmniejszają powierzchnię montażową nawet o 60 procent, zapewniając jednocześnie identyczną lub większą siłę rozciągającą. Jednak decyzja rzadko jest czarno-biała. Cylindry standardowe oferują prostszą konstrukcję i niższy koszt początkowy, natomiast cylindry teleskopowe zapewniają doskonałą gęstość skoku i złożoną dynamikę stopniowania. Zrozumienie wpływu tych różnic na niezawodność, konserwację i całkowity koszt posiadania wymaga głębokiego poznania parametrów inżynieryjnych, technologii uszczelnień i rzeczywistych cykli pracy. W tym artykule omówimy każdy krytyczny punkt porównania, od wewnętrznych systemów obejściowych po wytrzymałość kolumny pod obciążeniem mimośrodowym, umożliwiając dokonanie wyboru w oparciu o dane.

Spis treści

• 1. Jakie są najważniejsze parametry odróżniające cylindry hydrauliczne teleskopowe od standardowych?
• 2. Dlaczego konstrukcja teleskopowa zapewnia dłuższy skok przy krótszej długości zamkniętej?
• 3. Jak porównują się systemy uszczelnień i wycieki wewnętrzne w obu konstrukcjach?
• 4. Jakie czynniki wpływają na trwałość i cykl pracy w rzeczywistych zastosowaniach?
• 5. Podsumowanie tabeli porównawczej: Siłownik hydrauliczny teleskopowy i standardowy
• Wniosek: Wybór odpowiedniego cylindra do swojego sprzętu
• Często zadawane pytania (FAQ)

Jakie są najważniejsze parametry odróżniające cylindry hydrauliczne teleskopowe i standardowe?

Zrozumienie specyfikacji technicznych jest pierwszym krokiem w porównaniu tych dwóch rodzin cylindrów hydraulicznych. Nasza fabryka w Raydafon Technology Group Co., Limited produkuje oba typy i konsekwentnie mierzymy wydajność w zakresie sześciu kluczowych parametrów. Poniżej znajduje się szczegółowe zestawienie różnic między konstrukcjami teleskopowymi a konfiguracjami standardowymi pod względem stopni otworu, wytrzymałości tłoczyska, ciśnienia roboczego, wymiarów montażowych, profilu siły rozciągającej i kontroli prędkości wycofywania.

Konfiguracja otworu i liczba stopni

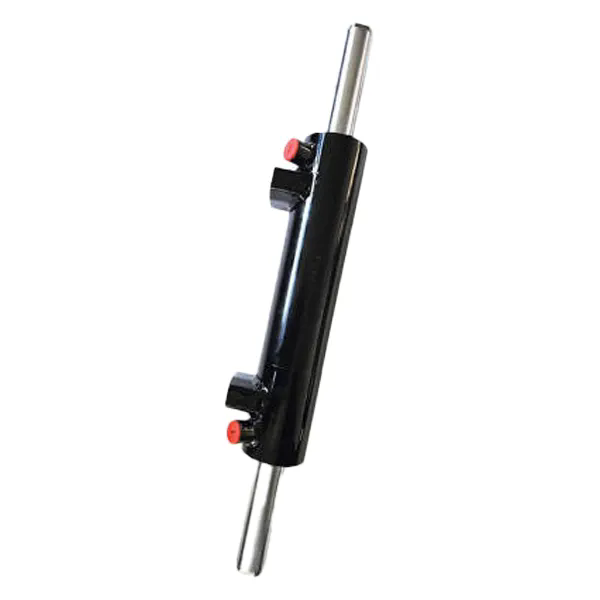

Standardowy cylinder hydrauliczny zawiera pojedynczy tłok wewnątrz pojedynczej lufy. Średnica otworu jest stała, a średnica pręta jest pojedynczą wartością. Natomiast teleskopowy cylinder hydrauliczny składa się z dwóch do sześciu zagnieżdżonych rur stalowych zwanych stopniami. Po przyłożeniu ciśnienia najpierw rozciąga się stopień o największej średnicy, po nim następuje drugi co do wielkości i tak dalej. Ta sekwencja stopniowania umożliwia złożenie cylindra w bardzo krótkie opakowanie. Nasza dokumentacja produkcyjna przedstawia następujące typowe konfiguracje sceniczne:

• 2-stopniowy teleskopowy: długość w stanie zamkniętym zmniejsza się o 40 procent w porównaniu ze standardowym cylindrem o równym skoku.
• 3-stopniowy teleskop: długość w stanie zamkniętym zmniejsza się o 55 procent.
• 4-stopniowy teleskop: długość w stanie zamkniętym zmniejsza się o 65 procent.
• 5-stopniowy teleskopowy: długość po zamknięciu zmniejsza się o 70 procent, stosowany w ciężkich wywrotkach.

Na przykład standardowy cylinder hydrauliczny o skoku 2000 mm wymaga długości w stanie zamkniętym wynoszącej około 2100 do 2200 mm. Czterostopniowy cylinder teleskopowy z naszej fabryki osiąga ten sam skok 2000 mm przy długości w stanie zamkniętym wynoszącej zaledwie 750 do 800 mm. Ta zwartość jest powodem, dla którego producenci sprzętu mobilnego wybierają konstrukcje teleskopowe do wind, wciągników i systemów przenośników tylnej klapy.

Gatunki materiałów prętów i rur

W obu konstrukcjach zastosowano szlifowane rury stalowe bez szwu. Jednakże cylindry teleskopowe wymagają większej precyzji, ponieważ każdy stopień musi wsuwać się wewnątrz większego stopnia. W naszej fabryce w najbardziej wewnętrznym stopniu cylindrów teleskopowych stosujemy hartowane indukcyjnie chromowane pręty, natomiast zewnętrzne stopnie poddawane są obróbce azotonawęglaniem. W standardowych cylindrach hydraulicznych zazwyczaj stosuje się pojedynczy pręt pokryty chromem o grubości 20 mikronów. Gatunki materiałów, które stosujemy obejmują:

• CK45 do standardowych luf cylindrowych
• E355 do teleskopowych stopni pośrednich
• 27MnCrB5 do zastosowań teleskopowych pod wysokim ciśnieniem

Granica plastyczności dla stopni teleskopowych utrzymuje się na poziomie minimum 500 MPa, podczas gdy standardowe cylindry często pracują przy 450 MPa. Wyższe wymagania w przypadku konstrukcji teleskopowych wynikają z konieczności wytrzymania momentów zginających podczas częściowego rozciągania.

Ciśnienie robocze i siła wyjściowa

Standardowe cylindry hydrauliczne mogą niezawodnie pracować przy ciągłym ciśnieniu od 250 bar do 350 bar, przy ciśnieniu rozrywającym przekraczającym 600 bar. Teleskopowe cylindry hydrauliczne zazwyczaj pracują przy ciśnieniu ciągłym od 180 do 210 barów ze względu na złożoność uszczelnień między etapami. Ponieważ jednak cylindry teleskopowe mają w pierwszym etapie większą powierzchnię efektywną, mogą generować większą początkową siłę rozciągającą. Nasze dane fabryczne wskazują:

• Standardowy cylinder o średnicy 100 mm przy ciśnieniu 210 barów: siła pchania 16,5 tony.
• Teleskopowy 3-stopniowy (pierwszy stopień o średnicy 150 mm) przy ciśnieniu 210 barów: siła pchania 37 ton podczas rozkładania pierwszego stopnia.
• Siła spada w miarę wydłużania się mniejszych etapów, ale średnia siła pozostaje wystarczająca do większości zadań zrzucania i podnoszenia.

To zachowanie polegające na stopniowaniu siły jest krytycznym wyróżnikiem. Zastosowania wymagające stałej siły przez cały skok powinny wykorzystywać konstrukcje standardowe, natomiast w zastosowaniach wymagających dużej początkowej siły odspajania najlepiej jest zastosować cylindry teleskopowe.

Wymiary montażowe i standardy interfejsów

Style mocowania standardowych cylindrów hydraulicznych są zgodne z normami ISO 6020 i ISO 6022. Typowe mocowania obejmują MF3 (tylny łącznik), MF4 (przedni kołnierz) i MT4 (czop). W cylindrach teleskopowych często stosuje się niestandardowe mocowania obrotowe, ponieważ ich niewielka długość w stanie zamkniętym zmienia kinematykę. Nasza fabryka oferuje:

• Mocowanie na rurze poprzecznej do konstrukcji teleskopowych (standaryzowane jako typ MT2)
• Kołnierz prostokątny z czterema otworami na śruby
• Mocowania boczne do przyczep wywrotkowych

Podczas modernizacji standardowego cylindra hydraulicznego na moduł teleskopowy inżynierowie muszą ponownie obliczyć punkty obrotu, ponieważ długość po złożeniu jest znacznie krótsza. Nasz zespół techniczny przyRaydafon Technology Group Co., Limitedudostępnia rysunki montażowe 3D, aby uprościć tę konwersję.

Podsumowując porównanie parametrów: cylindry standardowe zapewniają wyższe ciśnienie ciągłe i prostszy montaż, natomiast cylindry teleskopowe zapewniają niezrównaną gęstość skoku i wyższą siłę początkową przy niższym ciśnieniu roboczym. Decyzję należy podjąć w oparciu o dostępną przestrzeń montażową i wymagany profil siły.

Dlaczego konstrukcja teleskopowa zapewnia dłuższy skok przy krótszej długości zamkniętej?

Zasada działania teleskopowego cylindra hydraulicznego polega na sekwencyjnym stopniowaniu obszaru. Każdy stopień działa zarówno jako tłok, jak i cylinder dla następnego, mniejszego stopnia. Kiedy olej pod ciśnieniem dostaje się do cylindra, najpierw działa na największą efektywną powierzchnię (pierścień pierwszego stopnia). To powoduje, że największy etap przesuwa się na zewnątrz. Gdy pierwszy stopień osiągnie mechaniczny ogranicznik, wzrasta ciśnienie i otwiera wewnętrzny port umożliwiający przejście do następnego stopnia, który następnie się rozciąga. Trwa to do momentu pełnego rozciągnięcia wszystkich etapów. W naszej fabryce opracowano pięć różnych metod przenoszenia, ale najbardziej powszechną jest konstrukcja z przepływem w rdzeniu, w której olej przepływa przez wywiercone kanały w tłoczyskach.

Obliczanie przewagi geometrycznej

Stosunek skoku do długości złożonej, często nazywany stosunkiem wydłużenia, określa wydajność. W przypadku standardowego cylindra hydraulicznego stosunek jest zawsze mniejszy niż 1,0, ponieważ długość po wycofaniu musi pomieścić tłok, tłoczysko i zaślepki. W przypadku 3-stopniowego cylindra teleskopowego stosunek może wynosić od 2,5 do 3,0. W przypadku projektu pięciostopniowego możliwe jest osiągnięcie współczynników do 4,5. Nasza fabryka produkuje 5-stopniowy teleskopowy siłownik hydrauliczny o długości złożonej 600 mm i długości rozłożonej 2700 mm (skok 2100 mm), co daje przełożenie 3,5. Zależność matematyczna to:

• Długość zamknięta = suma wszystkich długości stopni plus zaślepki końcowe.
• Skok = suma uderzeń poszczególnych etapów.
• Ponieważ etapy są zagnieżdżone jeden w drugim, całkowity skok przekracza długość zamkniętą o liczbę etapów minus jednokrotność nakładania się skoków.

Ta geometryczna przewaga bezpośrednio przekłada się na swobodę projektowania sprzętu. Wywrotki mogą mieć obniżony środek ciężkości, ponieważ cylinder nie wystaje po złożeniu. Systemy plandekowe można schować w szynach bocznych. Nasi klienci zgłaszają, że przejście ze standardowego siłownika hydraulicznego na konstrukcję teleskopową pozwoliło im zmniejszyć długość ramy pojazdu o 20 procent przy zachowaniu tego samego kąta zrzutu.

Dynamika rozciągania sekwencyjnego

W przeciwieństwie do standardowego cylindra, który porusza się ze stałą prędkością dla danego natężenia przepływu, cylinder teleskopowy ma zmienną prędkość wysuwania. Największy etap rozciąga się powoli ze względu na dużą objętość, następnie każdy kolejny etap rozciąga się szybciej. Może to być zaletą w zastosowaniach wymagających kontrolowanego ruchu początkowego. Nasza fabryka zmierzyła czasy przedłużenia:

• Pierwszy etap: 40 procent całkowitego czasu
• Drugi etap: 30 procent całkowitego czasu
• Trzeci etap: 20 procent całkowitego czasu
• Czwarty etap: 10 procent całkowitego czasu

Wycofanie jest odwrotne: najmniejszy stopień wycofuje się jako pierwszy. Ten ruch etapowy należy uwzględnić przy doborze zaworu sterującego. Nasz zespół projektowy cylindrów hydraulicznych zawsze zaleca stosowanie sterowanych pilotem zaworów zwrotnych do zastosowań teleskopowych, aby zapobiec niekontrolowanemu zapadnięciu się pod obciążeniem.

Oszczędność miejsca w prawdziwych maszynach

Weź pod uwagę ciężarówkę do zgniatania odpadów. Płyta wyrzutowa wymaga skoku 3000 mm. Standardowy cylinder hydrauliczny wymagałby długości zamkniętej wynoszącej 3100 mm, która rozciągałaby się przez kabinę. Czterostopniowy cylinder teleskopowy z naszej fabryki osiąga ten sam skok 3000 mm przy długości w stanie zamkniętym 900 mm, mieszcząc się całkowicie pod korpusem. Ta oszczędność miejsca jest powodem, dla którego teleskopowe cylindry hydrauliczne dominują na rynku transportu odpadów, przyczep wywrotkowych i podpór do dźwigów. Tylko w ciągu ostatnich pięciu lat nasza fabryka dostarczyła ponad 15 000 jednostek teleskopowych do takich zastosowań.

Podsumowując, dłuższy skok wynika z zagnieżdżenia wielu stopni. Każdy etap dodaje długość skoku, jednocześnie przyczyniając się minimalnie do długości zamkniętej. Kompromisem jest bardziej złożone uszczelnienie i wyższa precyzja produkcji, którą nasza fabryka osiąga dzięki honowaniu CNC i spawanym laserowo zaślepkom.

Jak porównują się systemy uszczelnień i wycieki wewnętrzne w obu konstrukcjach?

Integralność uszczelnienia jest najważniejszym czynnikiem niezawodności każdego cylindra hydraulicznego. W standardowych cylindrach hydraulicznych zazwyczaj stosuje się prosty układ uszczelniający: uszczelkę tłoczyska, uszczelkę buforową, zgarniacz i uszczelkę tłoka. Natomiast teleskopowy cylinder hydrauliczny wymaga wielu uszczelek dynamicznych pomiędzy każdym ruchomym stopniem. Nasza fabryka wykorzystuje kombinację poliuretanowych miseczek U i pierścieni prowadzących z PTFE. Zwiększona liczba styków uszczelnień oznacza, że ​​konstrukcje teleskopowe mają większy potencjał wewnętrznego wycieku, jeśli nie są produkowane z zachowaniem wąskich tolerancji.

Porównanie liczby pieczęci

Standardowy siłownik hydrauliczny dwustronnego działania ma od 4 do 6 dynamicznych punktów uszczelniających. 3-stopniowy cylinder teleskopowy ma od 12 do 15 uszczelek dynamicznych. Każde uszczelnienie jest potencjalną drogą wycieku. Jednakże nowoczesne materiały uszczelniające i precyzyjna obróbka obniżyły wskaźniki wycieków do akceptowalnego poziomu. Nasza fabryka testuje każdą jednostkę teleskopową, aby zapewnić wyciek zewnętrzny mniejszy niż 1 kropla na 1000 cykli. Wyciek wewnętrzny (wyciek przez port krzyżowy) w przypadku standardowej butli wynosi zazwyczaj mniej niż 5 ml na minutę przy ciśnieniu 210 barów. W przypadku cylindra teleskopowego akceptujemy do 15 ml na minutę ze względu na wielostopniowe interfejsy.

Wybór materiału uszczelnienia i profilu

Nasza fabryka wybiera różne profile uszczelnień dla każdego etapu w oparciu o ciśnienie i prędkość. W przypadku standardowych cylindrów hydraulicznych powszechnie używamy:

• Uszczelnienie pręta: Poliuretanowa miseczka U z pierścieniem podporowym, 90 Shore A
• Uszczelnienie tłoka: brąz PTFE wypełniony aktywatorem typu O-ring
• Wycieraczka: poliuretan HM21 z wkładką metalową

W przypadku teleskopowych cylindrów hydraulicznych modernizujemy do:

• Uszczelnienia etapu 1: poliuretan o wysokim module sprężystości, 93 Shore A
• Uszczelnienia etapu 2: kompozyt PTFE ze sprężyną ze stali nierdzewnej
• Etap 3 i mniejszy: PTFE wypełniony szkłem zapewniający niskie tarcie

Ten etapowy dobór uszczelnienia zapewnia, że ​​najmniejszy stopień, który porusza się najszybciej, nie generuje nadmiernego ciepła tarcia. Nasze dane terenowe pokazują, że cylindry teleskopowe korzystające z naszego protokołu uszczelnienia osiągają 500 000 cykli przed wymianą uszczelnienia w porównaniu do 1 000 000 cykli w przypadku cylindra standardowego w podobnych warunkach.

Wrażliwość na zanieczyszczenia

Standardowe cylindry hydrauliczne tolerują czystość płynu ISO 18/15/13. Cylindry teleskopowe wymagają normy ISO 16/13/10, ponieważ zanieczyszczenia mogą przedostać się pomiędzy stopniami i porysować powierzchnie ślizgowe. Nasza fabryka instaluje 10-mikronowe filtry powrotne o pełnym przepływie we wszystkich zastosowaniach teleskopowych. Dodatkowo oferujemy porty wentylacyjne sceny, aby zapobiec zatrzymywaniu ciśnienia. Bez odpowiedniej filtracji teleskopowy siłownik hydrauliczny ulegnie awarii 3 razy szybciej niż konstrukcja standardowa. Jest to kluczowa kwestia dla użytkowników posiadających otwarte układy hydrauliczne.

Aby zapobiec wyciekom i zanieczyszczeniom, nasza fabryka w Raydafon oferuje opcjonalną pełnowymiarową osłonę bagażnika do cylindrów teleskopowych. Osłona ta zapobiega przedostawaniu się kurzu i zanieczyszczeń do szczeliny pomiędzy stopniami. Osłona zwiększa koszt o 15 procent, ale podwaja żywotność uszczelnienia w trudnych warunkach, takich jak górnictwo i budownictwo. W przypadku standardowych cylindrów zwykle wystarcza zwykła wycieraczka prętowa.

Jakie czynniki wpływają na trwałość i cykl pracy w rzeczywistych zastosowaniach?

Trwałość nie jest wyłącznie funkcją typu projektu; zależy to od obciążeń specyficznych dla zastosowania, częstotliwości cykli i warunków środowiskowych. Jednakże nasza fabryka zidentyfikowała pięć czynników, które w nieproporcjonalny sposób wpływają na teleskopowe cylindry hydrauliczne w porównaniu do standardowych konstrukcji. Zrozumienie ich pomoże Ci przewidzieć żywotność i częstotliwość konserwacji.

Odporność na obciążenie boczne

Standardowe cylindry hydrauliczne mają pojedynczy pręt o dużej średnicy i długą długość łożyska w dławiku głowicy. Dzięki temu są odporne na obciążenia boczne do 3 procent siły osiowej. Cylindry teleskopowe mają wiele prętów o małej średnicy (stopnie wewnętrzne), każdy o krótkiej długości łożyska. Tolerancja obciążenia bocznego wynosi zwykle mniej niż 1 procent siły osiowej. Jeśli w Twoim zastosowaniu występują niewspółosiowość lub siły boczne, lepsza będzie konstrukcja standardowa. Nasza fabryka zawsze zaleca stosowanie łożysk prętowych lub łożysk sferycznych w cylindrach teleskopowych, aby wyeliminować obciążenia boczne. W przypadku podnośników wywrotek obciążenia boczne są minimalne, ponieważ cylinder jest unieruchomiony na obu końcach. W przypadku kciuków koparki obciążenia boczne są duże, dlatego preferowany jest standardowy siłownik hydrauliczny.

Cykl życia przy pełnym skoku

Nasze przyspieszone testy trwałości porównują oba projekty w identycznych warunkach: ciśnienie 210 barów, 100% skoku, 10 cykli na minutę. Wyniki:

• Standardowy cylinder hydrauliczny: 2,5 miliona cykli przed awarią uszczelnienia tłoczyska.
• 3-stopniowy teleskopowy siłownik hydrauliczny: 800 000 cykli przed awarią uszczelnienia w etapie 2.
• 5-stopniowy teleskopowy siłownik hydrauliczny: 400 000 cykli przed nacięciem otworu w etapie 3.

Jeśli Twój sprzęt wymaga dużej liczby cykli (ponad 500 000 rocznie), standardowa butla jest bardziej ekonomiczna. W przypadku zastosowań o niskim cyklu i dużej sile, takich jak nadwozia wywrotkowe (500 cykli miesięcznie), cylindry teleskopowe są całkowicie wystarczające.

Czynniki środowiskowe i ochrona przed korozją

Obydwa projekty ulegają korozji, jeśli nie są odpowiednio pokryte. Jednakże cylindry teleskopowe mają ukryte powierzchnie pomiędzy stopniami, które są trudne do pomalowania lub pokrycia. Nasza fabryka stosuje niklowanie cynkowe na wszystkich zewnętrznych i wewnętrznych scenach, a następnie nakładanie przezroczystego chromianu trójwartościowego. Zapewnia to 1000 godzin odporności na mgłę solną. Cylindry standardowe są zwykle pokryte jedynie chromem na tłoczysku i farbą na lufie. Do środowisk morskich lub chemicznych nasza fabryka zaleca teleskopowe cylindry hydrauliczne wykonane w całości ze stali nierdzewnej. Wyprodukowaliśmy zespoły teleskopowe ze stali nierdzewnej 316 do żurawi offshore z doskonałymi wynikami.

Dostępność konserwacji

Wymiana uszczelki w standardowym cylindrze hydraulicznym zajmuje przeszkolonemu technikowi około 2 godzin. W przypadku cylindra teleskopowego wymiana uszczelki wymaga pełnego demontażu wszystkich stopni, co zajmuje od 6 do 8 godzin. Nasza fabryka projektuje cylindry teleskopowe z segmentowymi pierścieniami ustalającymi, aby przyspieszyć obsługę, ale złożoność pozostaje większa. Jeśli zespół konserwacyjny ma ograniczone doświadczenie w hydraulice, łatwiej jest utrzymać sprawność standardowych cylindrów. Jednakże w przypadku dużych flot z wyspecjalizowanymi warsztatami dłuższe okresy międzyobsługowe siłowników teleskopowych (ze względu na niższą częstotliwość cykli) równoważą dłuższy czas naprawy.

Podsumowując trwałość: standardowe cylindry hydrauliczne wygrywają pod względem trwałości cykli i tolerancji obciążenia bocznego. Teleskopowe cylindry hydrauliczne są wystarczająco trwałe do zamierzonych zastosowań mobilnych, jeśli są odpowiednio dobrane i zabezpieczone przed zanieczyszczeniem. Nasza fabryka zapewnia dwuletnią gwarancję na obie konstrukcje, ale warunki są różne: standardowe cylindry są objęte gwarancją na wszelkie wycieki z uszczelek, podczas gdy cylindry teleskopowe wykluczają zużycie spowodowane obciążeniem bocznym.

Podsumowanie tabeli porównawczej: Siłownik hydrauliczny teleskopowy i standardowy

Nasza fabryka w Raydafon utrzymuje zapasy obu typów. Wybór często sprowadza się do wymaganego skoku i przestrzeni montażowej. W przypadku wszelkich zastosowań wymagających skoku dłuższego niż 1,5-krotność dostępnej długości montażowej, jedynym praktycznym rozwiązaniem jest teleskopowy siłownik hydrauliczny.

Wniosek: Wybór odpowiedniego cylindra do swojego sprzętu

Po zbadaniu parametrów, mechaniki stopniowania, systemów uszczelnień i czynników trwałości odpowiedź na pytanie, jak teleskopowe cylindry hydrauliczne wypadają w porównaniu ze standardowymi konstrukcjami, jest jasna. Wybierz teleskopowy siłownik hydrauliczny, jeśli potrzebujesz dużego skoku przy małej długości cofniętej, zazwyczaj w sprzęcie mobilnym, gdzie przestrzeń jest na wagę złota. Wybierz standardowy cylinder hydrauliczny, jeśli potrzebujesz dużej trwałości cyklicznej, odporności na obciążenia boczne, prostszej konserwacji lub pracy powyżej 210 barów. Nasza fabryka produkuje obie konfiguracje od dwudziestu lat i nigdy nie widzieliśmy jednego rozwiązania pasującego do wszystkich. Najlepszym podejściem jest zdefiniowanie stosunku skoku do długości mocowania, częstotliwości cykli i budżetu siły bocznej. Następnie skonsultuj się z wykwalifikowanym inżynierem.

Raydafon Technology Group Co., Limited oferuje bezpłatną pomoc w doborze rozmiaru i doborze. Nasz zespół może przejrzeć rysunki Twojej maszyny i zalecić optymalny typ siłownika hydraulicznego. Dostarczamy również niestandardowe konstrukcje teleskopowe z maksymalnie sześcioma stopniami i skokami przekraczającymi 8000 mm. W przypadku cylindrów standardowych nasza fabryka dostarcza rozmiary otworów od 25 mm do 400 mm.Skontaktuj się z naszym działem sprzedaży już dziśaby poprosić o wycenę lub próbkę butli do testów. Pozwól, aby nasze doświadczenie pomogło Ci podjąć decyzję. Zadzwoń lub napisz do nas, aby uzyskać szybką realizację i konkurencyjne ceny wszystkich zamówień na siłowniki hydrauliczne.

Często zadawane pytania (FAQ)

P1: W jaki sposób teleskopowe cylindry hydrauliczne osiągają większy skok niż standardowe konstrukcje?

Teleskopowe cylindry hydrauliczne wykorzystują wiele zagnieżdżonych stopni, które rozciągają się sekwencyjnie. Każdy stopień dodaje długość skoku, jednocześnie w minimalnym stopniu przyczyniając się do długości zamkniętej, ponieważ stopnie zapadają się jeden w drugi. Standardowy cylinder hydrauliczny ma pojedynczy tłok i cylinder, więc jego długość po wycofaniu musi zawsze być większa niż jego skok. Na przykład 4-stopniowy cylinder teleskopowy może wytworzyć skok 2000 mm przy długości w stanie zamkniętym wynoszącej zaledwie 750 mm, podczas gdy standardowy cylinder potrzebowałby długości w stanie zamkniętym wynoszącej ponad 2100 mm dla tego samego skoku. Ta zaleta geometryczna sprawia, że ​​konstrukcje teleskopowe są niezbędne w przypadku maszyn o ograniczonej przestrzeni.

P2: Jakich różnic w konserwacji powinienem się spodziewać pomiędzy siłownikami hydraulicznymi teleskopowymi i standardowymi?

Standardowe cylindry hydrauliczne wymagają wymiany uszczelek co około 2,5 miliona cykli, a przeszkolony technik może wykonać tę pracę w około 2 godziny. Teleskopowe cylindry hydrauliczne wymagają wymiany uszczelek średnio co 800 000 cykli, ale proces ten trwa od 6 do 8 godzin, ponieważ wszystkie etapy muszą zostać zdemontowane. Dodatkowo cylindry teleskopowe są bardziej wrażliwe na zanieczyszczenie olejem i wymagają filtracji na poziomie 10 mikronów w porównaniu do 18 mikronów w przypadku jednostek standardowych. Nasza fabryka zaleca coroczną analizę oleju w przypadku zastosowań teleskopowych w celu wczesnego wykrycia cząstek zużycia. Podczas gdy standardowe cylindry są prostsze w utrzymaniu, cylindry teleskopowe mają mniejszą częstotliwość konserwacji w zastosowaniach niskocyklowych, takich jak wywrotki.

P3: Czy mogę wymienić standardowy siłownik hydrauliczny na model teleskopowy bez modyfikowania mojego sprzętu?

Bezpośrednia wymiana jest rzadko możliwa, ponieważ długość po złożeniu i położenie obrotu mocowania znacznie się różnią. Teleskopowy siłownik hydrauliczny ma znacznie krótszą długość w stanie zamkniętym, zatem wsporniki montażowe wymagałyby przeniesienia w celu uzyskania tej samej długości w stanie rozciągniętym. Zmienia się również profil siły, ponieważ cylindry teleskopowe zapewniają wyższą siłę początkową, ale niższą siłę końcową. Nasza fabryka w Raydafon Technology Group Co., Limited oferuje zestawy modernizacyjne, które obejmują nowe wsporniki montażowe i zawory sterujące przepływem, aby skompensować te różnice. Bez tych modyfikacji sprzęt może zostać uszkodzony lub niekompletny. Przed przystąpieniem do wymiany należy zawsze zmierzyć długość, skok i średnicę sworznia aktualnego cylindra po wycofaniu.

P4: Która konstrukcja zapewnia lepszą odporność na obciążenie boczne i niewspółosiowość?

Standardowe cylindry hydrauliczne znacznie lepiej radzą sobie z obciążeniami bocznymi. Ich pojedynczy pręt o dużej średnicy i długie łożysko w dławiku głowicy wytrzymują siły boczne do 3 procent obciążenia osiowego. Teleskopowe cylindry hydrauliczne mają wiele mniejszych prętów o krótkich długościach łożysk, co ogranicza tolerancję obciążenia bocznego do mniej niż 1 procent siły osiowej. W przypadku zastosowań takich jak kciuki koparki lub ramiona ładowarki, gdzie często występuje niewspółosiowość, należy zawsze używać standardowego cylindra. Jeśli konieczne jest użycie siłownika teleskopowego przy obciążeniu bocznym, nasza fabryka zaleca dodanie ucha prętowego z łożyskiem sferycznym i oddzielną szyną prowadzącą w celu pochłaniania sił bocznych.

P5: Jak wygląda porównanie kosztów posiadania obu typów butli w ciągu pięciu lat?

Początkowa cena zakupu teleskopowego siłownika hydraulicznego jest 1,8 do 2,5 razy wyższa niż standardowego siłownika o tym samym skoku. Jednakże całkowity koszt posiadania zależy od zastosowania. W przypadku wywrotki wykonującej 500 cykli miesięcznie cylinder teleskopowy może wymagać jednej regeneracji uszczelki w ciągu pięciu lat, co kosztuje 400 USD w częściach i robociźnie. Standardowy cylinder nie zmieściłby się w tej samej przestrzeni, więc porównanie jest nieistotne. W przypadku prasy przemysłowej wykonującej 100 000 cykli miesięcznie standardowy cylinder wytrzyma 25 miesięcy przed regeneracją, podczas gdy cylinder teleskopowy będzie wymagał regeneracji co 8 miesięcy, co sprawi, że standardowa konstrukcja będzie znacznie tańsza w ciągu pięciu lat. Zawsze obliczaj w oparciu o konkretną częstotliwość cykli i dostępną przestrzeń montażową.
