Siłownik hydrauliczny wychylenia dźwigu
  • Siłownik hydrauliczny wychylenia dźwiguSiłownik hydrauliczny wychylenia dźwigu
  • Siłownik hydrauliczny wychylenia dźwiguSiłownik hydrauliczny wychylenia dźwigu

Siłownik hydrauliczny wychylenia dźwigu

Siłownik hydrauliczny wychylenia dźwigu Raydafon to siłownik sterujący kątem wysięgnika do żurawi samojezdnych i maszyn portowych. Model referencyjny ZXSTC1000S.2.5-00: otwór Φ320, pręt Φ280, skok 4000 mm, odległość montażowa 4750 mm, ciśnienie robocze 32 MPa, ciąg dynamiczny w czasie rzeczywistym 3000 kN, masa jednostkowa 1522 kg. Korpus jest kuty 7-stopniowo z wysokowytrzymałej stali stopowej klasy lotniczej, podwójnie starzony w celu ustabilizowania wytrzymałości na rozciąganie powyżej 1250 MPa. Potrójne, progresywne uszczelnienie z importowanym z Niemiec pierścieniem kompozytowym z kauczuku perfluoroeterowego i stopniowaną wargą przeciwpyłową o grubości 5 μm. Zintegrowane serwo elektrohydrauliczne z magnetostrykcyjnym sprzężeniem zwrotnym położenia ± 0,03 mm zapewniającym stabilność przy bardzo niskich prędkościach na poziomie 0,08 mm/s. Cykl bezobsługowy 5000 godzin. Niestandardowy otwór Φ50-500 mm, odporny na mgłę solną i pył. MOQ 5 jednostek, czas realizacji zbiorczej 45-60 dni. Wyślij model dźwigu, wymagania dotyczące ciągu i ilość, aby uzyskać wycenę.
Wychylanie dźwigu · Model ZXSTC1000S.2.5-00

Niestandardowy siłownik hydrauliczny wychylający dźwig do dźwigów samojezdnych i maszyn portowych — bezpośrednie dostawy producenta OEM

Siłownik hydrauliczny wychylenia żurawia steruje kątem wysięgnika w żurawiach samojezdnych. Raydafon buduje go z wielostopniową konstrukcją teleskopową o podwójnym działaniu, która rozciąga się na duże odległości i chowa się kompaktowo. Korpus jest kuty 7-stopniowo z wysokowytrzymałej stali stopowej klasy lotniczej i podwójnie starzony w celu ustabilizowania wytrzymałości na rozciąganie powyżej 1250 MPa. Potrójne, progresywne uszczelnienie i magnetostrykcyjny moduł serwo radzą sobie z wymaganiami dotyczącymi mgły solnej, pyłu i precyzji w cyklach pracy portów i elektrowni wiatrowych.

3000 kN Dynamiczny ciąg w czasie rzeczywistym
32 MPa Ciśnienie robocze
Φ320×Φ280 Otwór × pręt
4000 mm Udar
5000 godz Bezobsługowy
Model referencyjny

ZXSTC1000S.2.5-00 — Pełna specyfikacja

Model referencyjny to rzeczywista konfiguracja produkcyjna stosowana w obwodach wychylenia dźwigów samojezdnych o dużym udźwigu. Niestandardowy otwór i skok są dostępne w tym samym procesie rysowania.

Nazwa cylindra Numer rysunku Otwór ΦD Pręt Φd Udar S Zainstalować. L Ciśnienie Port Waga
Cylinder hydrauliczny wychylający ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Obwody dźwigów o różnych wzorach ciągu lub mocowania można wyprodukować zgodnie z rysunkiem. Wyślij markę i model żurawia, wymagany ciąg oraz rysunek montażowy. Aby zapoznać się z szerszym asortymentem siłowników do żurawi samojezdnych, zobaczCylindry hydrauliczne do dźwigów mobilnychkategoria.

Inżynieria głębokiego nurkowania

Cztery technologie, które czynią ten cylinder wyjątkowym

01

Adaptacyjna kontrola obciążenia w pełnym stanie

Korpus cylindra jest kuty z materiału lotniczego. Raydafon wykorzystuje niestandardową stal stopową o wysokiej wytrzymałości, która przechodzi siedem przejść kucia matrycowego, a następnie obróbkę cieplną polegającą na podwójnym starzeniu. Podwójne starzenie stabilizuje strukturę materiału, dzięki czemu wytrzymałość na rozciąganie utrzymuje się na poziomie powyżej 1250 MPa. W cylindrze oporowym o mocy 3000 kN pracującym w ciągłych cyklach podnoszenia ta struktura ziaren zapewnia stabilną trwałość zmęczeniową pod ciśnieniem 32 MPa.

≥1250 Rozciąganie MPa
02

Precyzyjne sterowanie serwomechanizmem na poziomie mikrona

Zespół inżynierów Raydafon opracował zintegrowany elektrohydrauliczny moduł serwo, który zastępuje tradycyjny układ oddzielnego sterowania zaworami. W grupie zaworów zastosowano rdzenie serwozaworów klasy lotniczej i magnetostrykcyjny czujnik przemieszczenia z dokładnością ± 0,03 mm. Ta kombinacja umożliwia stabilną pracę przy bardzo niskiej prędkości wynoszącej 0,08 mm/s, dzięki czemu operator może ustawić wysięgnik bez efektu drgań ciernych lub przeregulowania podczas operacji drobnego załadunku.

±0,03 Dokładność czujnika mm
03

Ekstremalna ochrona przez długi czas

W maszynach portowych obserwuje się erozję mgły solnej. Sprzęt metalurgiczny widzi pył o wysokiej temperaturze. W obu przypadkach firma Raydafon zbudowała potrójną, progresywną konstrukcję zabezpieczającą. Głównym uszczelnieniem jest importowany z Niemiec kompozytowy pierścień z kauczuku perfluoroeterowego o konstrukcji z podwójną wargą, zapewniający dwukierunkową kompensację ciśnienia. W warstwie środkowej zastosowano stopniowaną wargę przeciwpyłową, która przechwytuje cząstki stałe większe niż 5 μm. Zdolność przeciw zanieczyszczeniom jest o 40% większa niż w przypadku tradycyjnej uszczelki jednowargowej. Cykl łączony ma znamionowy czas bezobsługowy wynoszący 5000 godzin.

5 μm warga pyłowa
04

Układ hydrauliczny zoptymalizowany pod kątem efektywności energetycznej

Energooszczędny projekt Raydafon powstał na podstawie analizy rzeczywistego działania maszyn budowlanych. Obwód różnicowej amplitudy zmniejsza objętość obiegu oleju hydraulicznego o 35% w warunkach bez obciążenia. W połączeniu z wysokowydajną grupą pomp z silnikiem synchronicznym z magnesami trwałymi, całkowite zużycie energii przez system spada o 28% w porównaniu z tradycyjnym rozwiązaniem. Na żurawiu pracującym na 8-godzinne zmiany przekłada się to na wymierne zmniejszenie zużycia paliwa lub akumulatora.

-28% energia systemowa

Dlaczego cylindry hydrauliczne Raydafon Crane Luffing

A

20 lat w branży hydraulicznej

Raydafon produkuje cylindry hydrauliczne od dwudziestu lat. Zespół inżynierów opracowuje cylinder, moduł serwo i system uszczelnień we własnym zakresie, więc zmiany specyfikacji są wprowadzane u źródła, a nie za pośrednictwem zewnętrznych dostawców.

B

Pełna kontrola od kucia do montażu

Kucie korpusów, obróbka cieplna, honowanie, chromowanie, montaż uszczelek i próba ciśnieniowa mają miejsce w zakładzie Raydafon. Zapewnia to nienaruszoną identyfikowalność i zmniejsza różnice w partiach produktów otrzymywanych od wielu dostawców.

C

Bezpośrednie ceny fabryczne

Sprzedawany w modelu sprzedaży bezpośredniej. Porównywalna wydajność przy około 60% kosztów marek europejskich i amerykańskich na tym samym poziomie specyfikacji. Brak marży handlowej pomiędzy fabryką a kupującym.

D

Pełna personalizacja specyfikacji

Średnice otworów cylindrów od Φ50 mm do Φ500 mm można wykonać na zamówienie. Skok, odległość montażowa, typ portu i wzór montażu są tworzone na podstawie Twojego rysunku, dzięki czemu można dokładnie dopasować niestandardowe modele żurawi.

E

Sprawdzone w warunkach portowych i elektrowni wiatrowych

Potrójny system uszczelnienia i moduł serwo zostały zbudowane z myślą o pracy w maszynach portowych w mgle solnej i w warunkach ciężkiego unoszenia za pomocą energii wiatrowej. Projekt dotyczy rzeczywistych miejsc pracy, a nie warunków laboratoryjnych.

F

Wsparcie OEM

Wyślij markę i model dźwigu lub numer rysunku. Raydafon dokonuje inżynierii wstecznej, pobiera próbki i wycenia niestandardową partię na tym samym rysunku. Obsługuje opakowania marek własnych dla klientów OEM.

Rysunki wymiarowe

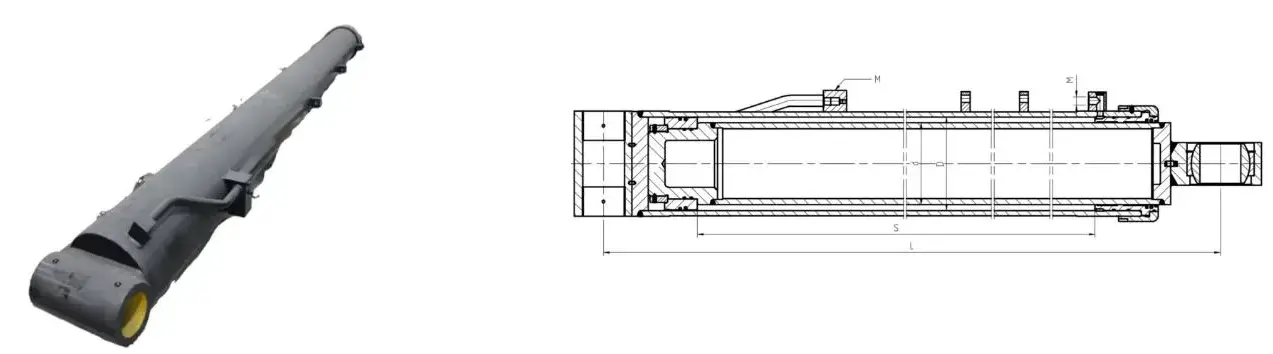

Crane luffing hydraulic cylinder dimension drawing
Przegląd instalacji — interfejs otwór/pręt, pozycja przyłącza i schemat montażu

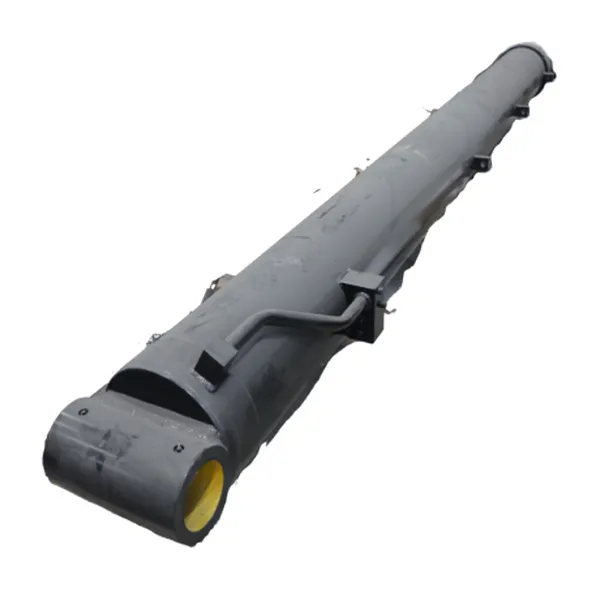

Crane luffing hydraulic cylinder product view
Widok produktu — zespół korpusu cylindra i tłoczyska

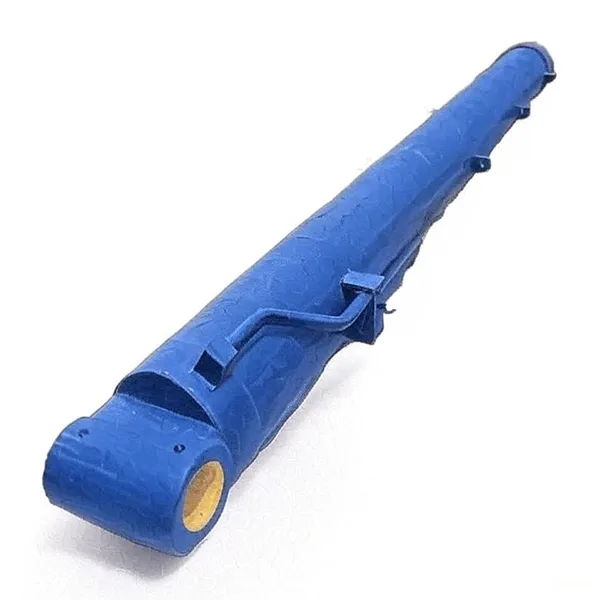

Crane luffing hydraulic cylinder detail
Szczegóły portu i uszczelki — interfejs 2-M27×2 plus 4-G1/4

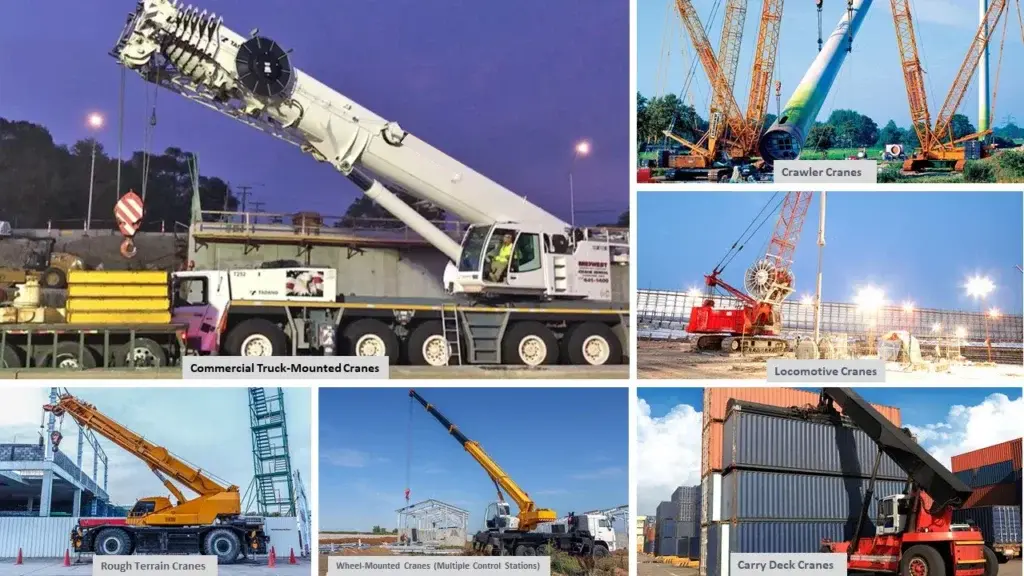

Crane luffing hydraulic cylinder application
Odniesienie do zastosowania — zamontowany na obwodzie wychylnym dźwigu samojezdnego

Gdzie używane są cylindry hydrauliczne wychylające dźwigi

01

Żurawie samojezdne

Sterowanie kątem wysięgnika w żurawiach samojezdnych montowanych na samochodach ciężarowych i terenowych. Obsługuje siłę ciągu potrzebną do podniesienia i utrzymania wysięgnika pod pełnym obciążeniem.

02

Maszyny portowe

Żurawie przeładunkowe i żurawie stoczniowe w środowiskach mgły solnej. Potrójne progresywne uszczelnienie i twarde chromowanie wydłużają cykl konserwacji w operacjach przybrzeżnych.

03

Sprzęt do energetyki wiatrowej

Wychylanie wysięgnika dźwigu na statkach instalacyjnych i konserwacyjnych. Wysoka stabilność ciągu i sterowanie serwomechanizmem na poziomie mikronów do precyzyjnego pozycjonowania na morzu.

04

Inżynieria ciężka i metalurgia

Przemysłowe urządzenia dźwigowe pracujące w warunkach wysokiej temperatury i zapylenia. Obwód oszczędzania energii zmniejsza zużycie paliwa lub akumulatora podczas długich zmian.

Zamów kartę specyfikacji

Model referencyjny
ZXSTC1000S.2.5-00
Dynamiczny ciąg w czasie rzeczywistym
3000 kN
Ciśnienie robocze
32 MPa
Średnica otworu
Φ320 mm (dostępne niestandardowe Φ50-500 mm)
Średnica pręta
Φ280 mm
Udar
4000 mm
Odległość instalacji
4750 mm
Masa jednostkowa
1522 kg
Port/interfejs
2-M27×2 plus 4-G1/4
Kucie korpusu
Stal stopowa lotnicza, kuta 7-stopniowo, dwukrotnie starzona do wytrzymałości na rozciąganie ≥1250 MPa
Sterowanie serwem
Zintegrowane serwo elektrohydrauliczne, czujnik magnetostrykcyjny, dokładność ±0,03 mm, bardzo niska prędkość 0,08 mm/s
Opieczętowanie
Potrójne uszczelnienie progresywne, pierścień główny z niemieckiego kompozytu perfluoroeterowego, stopniowana warga przeciwpyłowa o grubości 5 μm
Oszczędność energii
Obwód różnicowej amplitudy, o 35% mniejsza cyrkulacja oleju bez obciążenia, o 28% niższe zużycie energii w systemie
Cykl konserwacji
5000 godzin bezobsługowych
Personalizacja
Pełna specyfikacja niestandardowego otworu Φ50-500 mm, opakowanie OEM i marka własna
MOQ
5 sztuk na model
Czas realizacji zbiorczej
45-60 dni po zatwierdzeniu depozytu i rysunku
Podstawa wyceny
Model i tonaż dźwigu, wymagania dotyczące ciągu, specyfikacja otworu/skoku, rozmiar portu, ilość, port docelowy

Jak Twoje zamówienie przechodzi przez Raydafon

  1. 01

    Krótki opis aplikacji

    Wyślij model i tonaż dźwigu, wymagany ciąg, specyfikację otworu/skoku, rozmiar portu, ilość i port docelowy.

  2. 02

    Wybór modelu i wycena

    Raydafon sprawdza, czy model referencyjny pasuje, czy też wymagana jest konstrukcja niestandardowa. Oferta FOB Ningbo jest wydawana z czasem realizacji.

  3. 03

    Zatwierdzenie rysunku

    W przypadku konstrukcji niestandardowych Raydafon dokonuje inżynierii wstecznej części OEM, produkuje próbkę i potwierdza z kupującym średnicę, skok, odległość montażową i wymiary przyłącza.

  4. 04

    Kucie i obróbka cieplna

    Kucie matrycowe w 7 przejściach i obróbka cieplna podwójnego starzenia stabilizują korpus do wytrzymałości na rozciąganie powyżej 1250 MPa. Następuje honowanie i chromowanie twarde.

  5. 05

    Montaż i próba ciśnieniowa

    Tłok, uszczelki, moduł serwo i bufor są zmontowane. Cylinder jest testowany pod ciśnieniem 32 MPa i testowany na skok pod kątem płynności i reakcji serwa.

  6. 06

    Pakowanie i wysyłka

    Cylindry pakowane są w wzmocnione drewniane skrzynie z olejem antykorozyjnym i zaślepkami ochronnymi. Wysyłka drogą morską, lotniczą lub ekspresową z listą przewozową, fakturą i raportem z inspekcji.

Dokumentacja i wsparcie jakości

  • ✓
    Certyfikat materiałowy

    Certyfikat stali stopowej korpusu, zapis obróbki cieplnej podwójnego starzenia, karta danych mieszanki uszczelniającej dostarczana z każdą wysyłką.

  • ✓
    Raport z próby ciśnieniowej

    Przed zapakowaniem każdą butlę poddano próbie ciśnieniowej pod ciśnieniem 32 MPa. Rejestrowane są wycieki, płynność skoku, reakcja serwomechanizmu i dopasowanie portu.

  • ✓
    Protokół kontroli wymiarowej

    Średnica otworu, tłoczysko, skok, odległość montażowa i wymiary przyłącza zapisane zgodnie z zamówioną specyfikacją lub rysunkiem klienta.

  • ✓
    Opakowanie eksportowe

    Wzmocniona drewniana obudowa z olejem antykorozyjnym i ochronnymi zaślepkami. Duże partie cylindrów umieszczane na paletach i mocowane taśmami do transportu morskiego.

Często zadawane pytania

Co to jest siłownik hydrauliczny wychylenia dźwigu?

Siłownik hydrauliczny wychylenia dźwigu to element hydrauliczny sterujący kątem wysięgnika żurawia samojezdnego. Wychylanie odnosi się do podnoszenia lub opuszczania wysięgnika, a cylinder napędza ten ruch poprzez wielostopniową konstrukcję teleskopową dwustronnego działania. Jest to jeden z głównych siłowników żurawi samojezdnych, obok cylindra przeciwwagi i cylindra wysięgnika.

Jaki jest model referencyjny i jego ciąg?

Modelem referencyjnym jest ZXSTC1000S.2.5-00 z ciągiem dynamicznym 3000 kN w czasie rzeczywistym, ciśnieniem roboczym 32 MPa, otworem Φ320 mm, prętem Φ280 mm, skokiem 4000 mm, odległością montażową 4750 mm i masą jednostkową 1522 kg. Raydafon obsługuje niestandardowe średnice i skoki dźwigów marek OEM.

Jaki materiał i proces kucia jest stosowany?

Korpus cylindra jest kuty matrycowo w 7 etapach z wysokowytrzymałej stali stopowej klasy lotniczej, a następnie podwójnie starzony w celu ustabilizowania wytrzymałości na rozciąganie powyżej 1250 MPa. Ten proces kucia poprawia strukturę ziaren i trwałość zmęczeniową w porównaniu z konwencjonalnym odlewaniem lub obróbką skrawaniem z prętów, co ma znaczenie w przypadku cylindra oporowego o mocy 3000 kN pracującego w ciągłych cyklach podnoszenia.

Jak precyzyjne jest sterowanie serwem?

Raydafon wykorzystuje zintegrowany elektrohydrauliczny moduł serwo z rdzeniami serwozaworów klasy lotniczej i magnetostrykcyjnym czujnikiem przemieszczenia z dokładnością ± 0,03 mm. Umożliwia to stabilną pracę przy bardzo niskiej prędkości wynoszącej 0,08 mm/s, dzięki czemu operator może precyzyjnie ustawić wysięgnik bez efektu drgań ciernych.

Jak działa potrójny system uszczelniający?

Potrójna, progresywna struktura uszczelniająca składa się z trzech warstw. Głównym uszczelnieniem jest importowany z Niemiec kompozytowy pierścień z kauczuku perfluoroeterowego o konstrukcji z podwójną wargą, zapewniający dwukierunkową kompensację ciśnienia. W warstwie środkowej zastosowano stopniowaną wargę przeciwpyłową, która przechwytuje cząstki stałe większe niż 5 μm. Zewnętrzna warstwa zapewnia dodatkową ochronę wycieraczki. Zdolność przeciw zanieczyszczeniom jest o 40% większa niż w przypadku uszczelki jednowargowej.

Jaki jest mechanizm oszczędzania energii?

Raydafon wykorzystuje innowacyjny obwód różnicowej amplitudy, który zmniejsza objętość cyrkulacji oleju hydraulicznego o 35% w warunkach bez obciążenia. W połączeniu z wysokowydajną grupą pomp z silnikiem synchronicznym z magnesami trwałymi, całkowite zużycie energii przez system jest zmniejszone o 28% w porównaniu z tradycyjnym rozwiązaniem.

Jaki jest cykl konserwacji i zakres dostosowywania?

Cylinder zaprojektowano z myślą o bezobsługowym cyklu pracy wynoszącym 5000 godzin w środowisku mgły solnej i zapylenia. Raydafon umożliwia pełną personalizację średnic cylindrów od Φ50 mm do Φ500 mm, a także pakowanie OEM i markę własną. MOQ wynosi 5 jednostek na model.

Jak poprosić o wycenę?

Wyślij model i tonaż dźwigu, wymagany ciąg, specyfikację otworu/skoku, rozmiar portu, ilość i port docelowy. Raydafon potwierdzi model lub zaprojektuje niestandardową wersję, a następnie zaoferuje wycenę FOB Ningbo z czasem realizacji i szczegółami pakowania.
