Nylonowe koła zębate czołowe

Raydafon produkuje niestandardowe nylonowe koła zębate czołowe z PA66, POM, UHMWPE, ABS, PTFE, PPS i PEEK we własnej fabryce w Ningbo w Chinach. Moduły od M1 do M12 i więcej, stopnie dokładności od DIN6 do DIN9, produkowane zgodnie z ISO, DIN, ANSI, JIS, BS lub według własnego rysunku. Wzmocniony włóknem PA66 zapewnia o około 60% dłuższą trwałość w porównaniu ze standardowym nylonem, a przekładnie są samosmarujące — nie wymagają smarowania, są cichsze i ważą ułamek wagi metalu. Prototypy można poddać obróbce przed wykonaniem oprzyrządowania, a następnie przenieść do formowania w celu uzyskania objętości. Przykładowy czas realizacji wynosi 20 dni roboczych, masowo 25 dni, płatność T/T lub Akredytywa, przykładowe ceny od 2 USD do 100 USD w zależności od rozmiaru i materiału. Typowe zastosowania obejmują automatyczne maszyny sterujące, obsługę półprzewodników, sprzęt medyczny, urządzenia śledzące energię słoneczną, obrabiarki i systemy parkingowe. Wyślij swój rysunek lub próbkę do wyceny w ciągu 24 godzin.

Nylonowe koła zębate czołowe — formowane i obrabiane na zamówienie, od M1 do M12

Raydafon produkuje nylonowe koła zębate czołowe z PA, POM, UHMWPE, ABS, PTFE, PPS i PEEK do napędów, które wymagają cichej pracy i braku smarowania. Moduły od M1 do M12 (i więcej), dokładność zgodnie z DIN6–DIN9, standardy ISO, DIN, ANSI, JIS i BS, wykonane na podstawie rysunku lub poddane inżynierii odwrotnej z Twojej próbki.

Zakres modułów
M1 – M12+
Przybory
PA/POM/PEEK…
Stopień precyzji
DIN6 – DIN9
Przykładowy czas realizacji
20 dni roboczych
Czas realizacji zbiorczej
25 dni
Warunki płatności
T/T, akredytywa

Niestandardowe nylonowe koła zębate czołowe — producent i dostawca w Chinach

Raydafon produkuje nylonowe koła zębate czołowe na zamówienie we własnym warsztacie w Ningbo w Chinach dla producentów OEM, którzy potrzebują określonej liczby zębów, otworu, piasty lub materiału, a nie części katalogowej. Wyślij rysunek z wymiarami lub próbkę przekładni, a my ją wytniemy lub uformujemy, aby dopasować ją do gatunku polimeru, który będzie odpowiadał Twojemu obciążeniu, prędkości i środowisku. Ponieważ zajmujemy się zarówno formowaniem, jak i obróbką skrawaniem, ten sam projekt można rozpocząć od obrobionego prototypu i przejść do uformowanej części produkcyjnej po ustaleniu geometrii, co eliminuje ryzyko narzędziowe w przypadku pierwszych próbek.

Typowymi nabywcami są konstruktorzy automatycznych maszyn montażowych i sterujących, sprzętu do obsługi półprzewodników, wyrobów medycznych, obrabiarek, systemów parkingowych i sprzętu transportowego, w przypadku których samosmarująca przekładnia eliminuje punkt smarowania z harmonogramu konserwacji. Jeśli potrzebujesz rodziny przekładni z tworzywa sztucznego, a nie samej przekładni czołowej, zobacz całośćprzekładnia plastikowazakres; jeśli obowiązek wykracza poza polimer, metalprzekładnia czołowapokrywa go linia z tej samej fabryki.

Dane techniczne i dostępne opcje

M1 – M12+Gama modeli (M4, M5, M8 i większe na zamówienie)
DIN6 – DIN9Stopnie precyzji
+60%Trwałość dzięki wzmocnionemu włóknem PA66 w porównaniu ze standardowym nylonem

Pełna karta specyfikacji. Przewiń tabelę w bok na urządzeniu mobilnym, aby przeczytać każdy wiersz.

Przedmiot Specyfikacja
Numer modelu M1, M1,5, M2, M2,5, M3, M4, M5, M8, M12 itd.
Tworzywo PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Dostępne wzmocnione włóknem PA66 i inne gatunki z wypełnieniem szklanym.
Standard ISO, DIN, ANSI, JIS, BS i niestandardowe / według rysunku
Stopień precyzji DIN6, DIN7, DIN8, DIN9
Proces produkcyjny Formowane wtryskowo dla zwiększenia objętości; Obrabiane CNC z półfabrykatu polimerowego do prototypów, małych partii i rozmiarów, gdzie oprzyrządowanie nie jest uzasadnione
Tolerancja Potwierdzone dla każdej funkcji i procesu na etapie wyceny; osiągalna tolerancja zależy od modułu, grubości ścianki, materiału i tego, czy część jest formowana czy obrobiona maszynowo
Wykończenie powierzchni Formowane, walcowane, polerowane parowo lub piaskowane; obrobione części można wykończyć według rysunku
Dodatkowe operacje Otwór, wpust, piasta, otwór na śrubę ustalającą, wkładka metalowa, przeciąganie piasty, montaż z wałem
Uszczelka Torba plastikowa + karton lub skrzynka drewniana na większe ilości i ciężkie części
Warunki płatności T/T, akredytywa
Czas realizacji produkcji 20 dni roboczych na próbki, 25 dni na zamówienia zbiorcze
Próbki Przykładowy przedział cenowy 2–100 USD w zależności od rozmiaru i materiału; przykładowy fracht ekspresowy opłacony przez klienta
Aplikacja Automatyczne maszyny sterujące, przemysł półprzewodników, ogólne maszyny przemysłowe, sprzęt medyczny, sprzęt do energii słonecznej, obrabiarki, systemy parkingowe, sprzęt do transportu kolei dużych prędkości i lotnictwa i podobne

Uwaga:hartowanie, frezowanie, szlifowanie, anodowanie i cynkowanie to procesy stosowane w przekładniach metalowych i nie mają zastosowania w przypadku przekładni polimerowych. Jeśli rysunek określa te zabiegi, oznaczymy to i zaproponujemy odpowiednik polimeru — gatunek wypełniony włóknem szklanym, wykończenie formowane lub obrobioną część z tworzywa sztucznego — przed wyceną.

Wybór odpowiedniego polimeru do Twojego sprzętu

NAJCZĘŚCIEJ

PA/Nylon 66

Wytrzymały, odporny na uderzenia i naturalnie samosmarujący. Wzmocniony włóknem PA66 zapewnia o około 60% dłuższą żywotność niż standardowy nylon, co czyni go domyślnym materiałem do napędów linii montażowych i urządzeń. Pochłania wilgoć, więc pozwala na niewielkie ruchy wymiarowe w wilgotnym środowisku.

POM

Sztywniejszy i bardziej stabilny wymiarowo niż nylon w warunkach wilgoci, z niskim tarciem i doskonałą obrabialnością. Lepszy wybór, gdy odległość między osiami i luz muszą pozostać przewidywalne, a przekładnia jest obrabiana maszynowo, a nie formowana.

PEEK / PPS

Wysokotemperaturowe polimery konstrukcyjne o dużej wytrzymałości do zastosowań w podwyższonych temperaturach lub agresywnych chemicznie — narzędzia półprzewodnikowe, cykle sterylizacji i napędy reagujące na rozpuszczalniki lub gorącą wodę. Wyższy koszt materiału, dlatego należy podać tylko tam, gdzie wymaga tego obowiązek.

UHMWPE / PTFE / ABS

UHMWPE i PTFE zapewniające bardzo niskie tarcie i kontakt ślizgowy; ABS, gdzie koszt i wygląd mają większe znaczenie niż nośność. Zarekomendujemy klasę po sprawdzeniu obciążenia, prędkości i środowiska.

Szczegóły produktu

Fotografie naszej produkcji nylonowych kół zębatych czołowych — gotowe koła zębate, kształt zębów i szczegóły otworu.

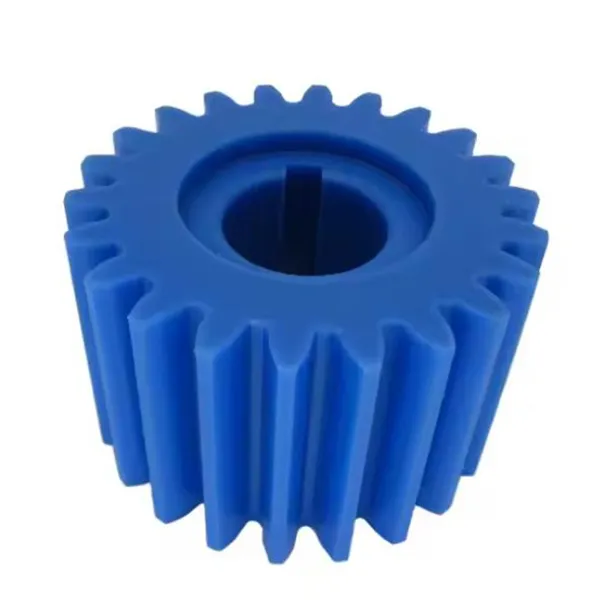

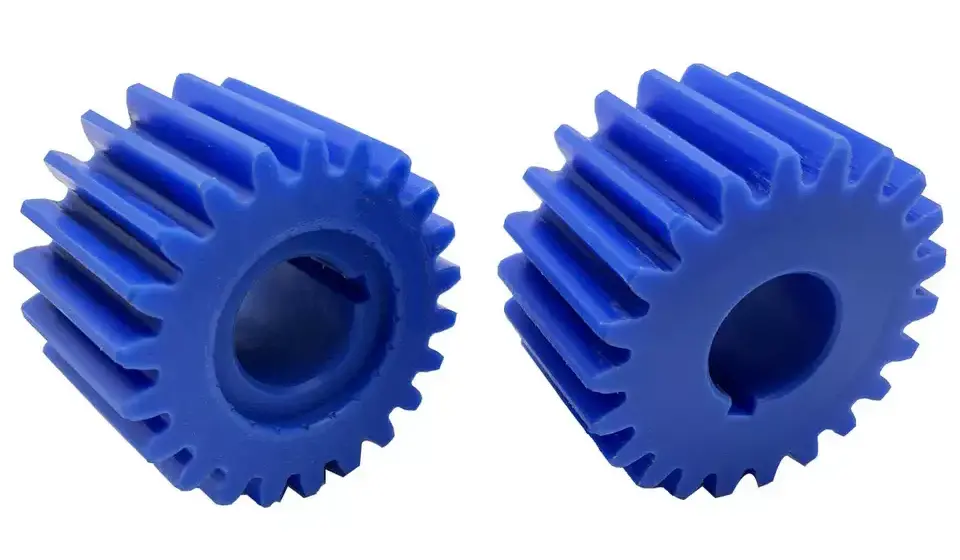

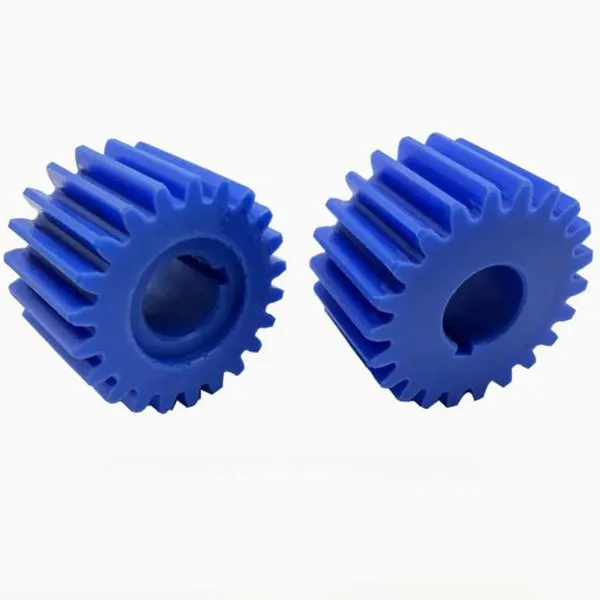

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylonowe koła zębate czołowe — kształt zęba, piasta i szczegóły otworu.
Custom nylon spur gear with precision bore produced to customer drawing
Niestandardowe nylonowe przekładnie zębate czołowe obrobione i wykończone według rysunku.
Nylon spur gear set assembled and inspected before packing
Zestawy przekładni sprawdzone i zmontowane przed zapakowaniem.

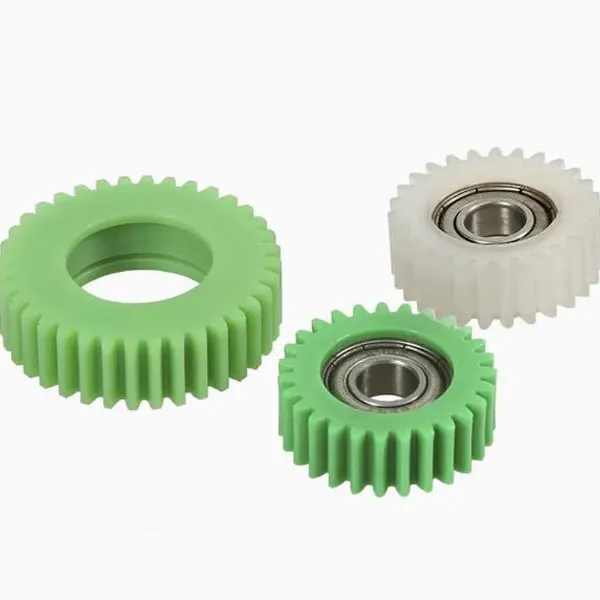

Nylon spur gears in different modules and materials ready for shipment
Różne moduły i gatunki polimerów produkowane dla tego samego klienta.
Nylon spur gear dimensional inspection before dispatch
Kontrola wymiarowa przed wysyłką.

Kluczowe zalety

  • Samosmarujące, nie wymagają smarowaniaBez warstwy smaru do utrzymania przekładnia eliminuje komorę olejową, uszczelki i powtarzające się zadania serwisowe z Twojego projektu. Drukarki, dozowniki i sprzęt biurowy działają przez wiele miesięcy codziennego użytku bez oporu i hałasu wytwarzanego przez suchą, metalową parę kół zębatych.
  • Cichy ze względu na materiał i geometrięPolimer tłumi drgania, zamiast dzwonić jak stal, a gatunki wzmocnione włóknem utrzymują kształt zęba na tyle dobrze, że siatka jest cicha w całej partii. W warsztatach i sprzęcie biurowym zauważalny jest wyraźny spadek hałasu po przejściu z metalowych przekładni.
  • Noś życie wykraczające poza zwykły plastikWzmocniony włóknem PA66 zapewnia o około 60% dłuższą trwałość w porównaniu ze standardowym nylonem, dzięki czemu przekładnia, która wcześniej wymagała wymiany, może pracować przez dłuższy czas na linii montażowej przy wysokich częstotliwościach, przy znikomej utracie powierzchni zębów.
  • Odporność na korozję i chemikaliaNylon nie rdzewieje i toleruje wilgotne, lekko kwaśne i lekko zasadowe środowisko oraz wiele środków czyszczących. Dzięki temu nadaje się do stosowania w obszarach wilgotnych i sprzęcie zewnętrznym, gdzie platerowana metalowa przekładnia ostatecznie ulegnie uszkodzeniu.
  • Ułamek masy metaluNiska masa zmniejsza bezwładność napędzanych części, co ma znaczenie w przypadku urządzeń ręcznych, dronów, lekkich siłowników i wszelkich mechanizmów, w których każdy gram wpływa na żywotność baterii lub obsługę.
  • Prototyp do produkcji pod jednym dachemObrobione maszynowo prototypy pozwalają sprawdzić geometrię przed wykonaniem oprzyrządowania, a następnie w tym samym warsztacie przenosi się część do formowania pod kątem uzyskania objętości. Utrzymujesz jednego dostawcę, jedno odniesienie do tolerancji i jeden standard kontroli.
  • Elastyczne materiały i standardySiedem rodzin polimerów i pięć norm dotyczących przekładni (ISO, DIN, ANSI, JIS, BS) oznacza, że ​​ten sam rysunek można wyprodukować w gatunku, którego faktycznie potrzebujesz, a nie w tym, który dostawca ma w magazynie.
  • Ceny fabryczne zależne od ilościFormowanie, obróbka skrawaniem, kontrola i pakowanie odbywają się wewnętrznie, więc nie ma marży handlowej między Tobą a produkcją, a koszt jednostkowy spada w sposób przewidywalny wraz ze wzrostem ilości.

Nylonowe a metalowe koła zębate czołowe: kiedy tworzywo sztuczne jest właściwym wyborem

Nylonowa przekładnia zębata czołowa nie jest słabszym zamiennikiem stalowej — jest to inna decyzja projektowa. Plastik wygrywa tam, gdzie obciążenie jest umiarkowane, prędkość jest na tyle wysoka, że ​​hałas ma znaczenie, a smarowanie jest drogie lub niemożliwe w utrzymaniu. Traci, gdy moment obrotowy jest wysoki, temperatura utrzymuje się powyżej granicy polimeru lub praca wiąże się z ciągłym wstrząsem, który mógłby zdeformować zęby.

Wybierz nylonCicha praca, brak smarowania, niewielka waga, odporność na korozję, umiarkowane obciążenie
Wybierz metalWysoki moment obrotowy, podwyższona temperatura, silny wstrząs, wąska tolerancja przy dużym module
Wybierz obaPrzekładnia z tworzywa sztucznego i stalowy zębnik — typowe, ciche połączenie o niskim zużyciu

W praktyce najtrwalszym układem jest często nylonowa przekładnia współpracująca z zębnikiem ze stali lub mosiądzu: polimer zużywa się bardziej niż metal, siatka pozostaje cicha, a część metalowa przenosi większe naprężenia. Podaj nam materiał, z jakiego jest wykonana przekładnia współpracująca, a my doradzimy Ci, jaki jest luz i odstęp centryczny, ponieważ tworzywa sztuczne i metal rozszerzają się z różną szybkością.

Aplikacje

  • Automatyczne maszyny sterująceNapędy montażowe i indeksujące
  • Przemysł półprzewodnikówMechanizmy obsługi i pozycjonowania
  • Ogólne maszyny przemysłowePrzenośniki i stopnie redukcji światła
  • Sprzęt medycznyCzyste, bezsmarowe napędy
  • Sprzęt do energii słonecznejPrzekładnia trackera i siłownika
  • ObrabiarkiMechanizmy podawania i regulacji
  • Systemy parkingoweNapędy do szlabanów i bram
  • Sprzęt kolei dużych prędkości i lotnictwaMechanizmy wewnętrzne i pomocnicze

Referencje klientów

DawidPowerTech Machinery, Australia — części do przekładni linii montażowych

Wymiana części skrzyni biegów na naszej linii montażowej była procesem prób i błędów; wcześniejsze przekładnie innych dostawców były hałaśliwe lub szybko się zużywały. Złożyliśmy próbne zamówienie na te nylonowe koła zębate czołowe i różnica była natychmiastowa — w warsztacie zrobiło się zauważalnie ciszej, a po ponad dwóch miesiącach intensywnej pracy powierzchnie zębów nie wykazują prawie żadnego zużycia. To, co wyróżniało się poza produktem, to proces: szczegółowo udzielono odpowiedzi na nasze pytania merytoryczne, wraz z przesyłką otrzymano raport z kontroli, a gdy ulewny deszcz zagroził dostawie, skontaktowano się z przewoźnikiem i przestawiono go tak, aby koła zębate dotarły w stanie nienaruszonym.

MichałProjekt modernizacji sprzętu

Kiedy modernizowałem swój sprzęt, porównałem wielu dostawców sprzętu i wybrałem Raydafon. Gotowe koła zębate dokładnie odpowiadały rysunkowi, miały czysty profil zębów i brak wypływki, a po zainstalowaniu maszyna pracowała stabilnie, przy zauważalnie mniejszych wibracjach. Miałem obawy czy nylon wytrzyma, jednak po ponad miesiącu intensywnego użytkowania nie widać żadnych odkształceń. Nawet późne zapytania zostały szybko udzielone, co przekonało mnie do pozostania u nich.

LisaSprzęt studyjny, małe mechanizmy

Potrzebowałem pasujących przerzutek do małego sprzętu w moim studiu i przez długi czas porównywałem opcje w Internecie. Byłem nieco zdenerwowany, ponieważ cena była niższa niż w przypadku niektórych marek, ale części dotarły z gładkimi powierzchniami, bez zadziorów i regularnym kształtem zębów, a montaż przebiegł bez żadnych problemów z dopasowaniem. Podczas użytkowania hałas sprzętu wyraźnie spadł i urządzenie działa nieprzerwanie przez ponad dziesięć dni bez zużycia i zacięć.

Często zadawane pytania dotyczące kupujących

  • Czy możesz wykonać nylonową przekładnię zębatą czołową według mojego rysunku lub próbki?Tak. Wyślij zwymiarowany rysunek lub przykładową przekładnię z modułem, liczbą zębów, otworem, szerokością czoła i klasą materiału. Potwierdzamy, czy część nadaje się do formowania lub obróbki, wyceniamy oba, jeśli ma to zastosowanie, i możemy wyprodukować obrobiony prototyp przed wykonaniem jakichkolwiek narzędzi.
  • Jaki materiał wybrać – PA, POM czy PEEK?PA (nylon 66) jest wyborem ogólnego przeznaczenia, a wzmocniony włóknem PA66 zapewnia o około 60% dłuższą żywotność niż standardowy nylon. POM nadaje się do zastosowań, w których stabilność wymiarowa i kontrola luzów mają większe znaczenie niż tolerancja na uderzenia. PEEK lub PPS są przeznaczone do pracy w podwyższonej temperaturze lub agresywnej chemicznie. Podaj nam obciążenie, prędkość i środowisko, a my polecimy jedno.
  • Jaką tolerancję możesz utrzymać na plastikowej przekładni?Zależy to od cechy, modułu, grubości ścianki, materiału i tego, czy część jest formowana czy obrobiona maszynowo — części obrobione mają mniejsze tolerancje niż części formowane. Podaj odległość od środka i luz, jakie potrzebujesz w zakresie montażu, a przed wyceną potwierdzimy, co jest możliwe do osiągnięcia.
  • Czy przekładnia wymaga smarowania?Nie, w normalnej służbie; nylon i POM są samosmarujące. W przypadku pracy ciągłej przy dużych prędkościach lub przy dużym obciążeniu niewielka ilość zgodnego smaru może wydłużyć żywotność, co zostanie stwierdzone na etapie wyceny, jeśli będzie to korzystne dla Twoich obowiązków.
  • Jaka jest Twoja próbka, czas realizacji i warunki płatności?Ceny próbek wahają się od 2 do 100 USD w zależności od rozmiaru i materiału, a koszt przesyłki ekspresowej pokrywa klient. Przykładowy czas realizacji wynosi 20 dni roboczych, a produkcja masowa to 25 dni. Warunki płatności to T/T lub Akredytywa, a opakowanie to plastikowa torba plus karton lub drewniana skrzynka w przypadku większych ilości.
  • Czy możesz dostarczyć pasujący zębnik oraz nylonową przekładnię?Tak. Dostarczenie obu połówek siatki z jednego warsztatu oznacza, że ​​luz, odległość między osiami i kształt zębów są dopasowywane na etapie projektowania, a nie dostosowywane na miejscu. Wyślij rysunek pary lub potrzebne obciążenie i przełożenie, a my wycenimy obie części.

Powiązane produkty i dalsze czytanie

Poproś o wycenę nylonowej przekładni zębatej czołowej

Wyślij moduł, liczbę zębów, otwór, szerokość powierzchni czołowej, gatunek i ilość materiału — lub rysunek lub próbną część. Potwierdzamy produkcję formowaną lub maszynową, tolerancję i cenę, a następnie odpowiadamy w ciągu 24 godzin.
