Jakie są różnice między sprzętem ostrogi i spiralnym?

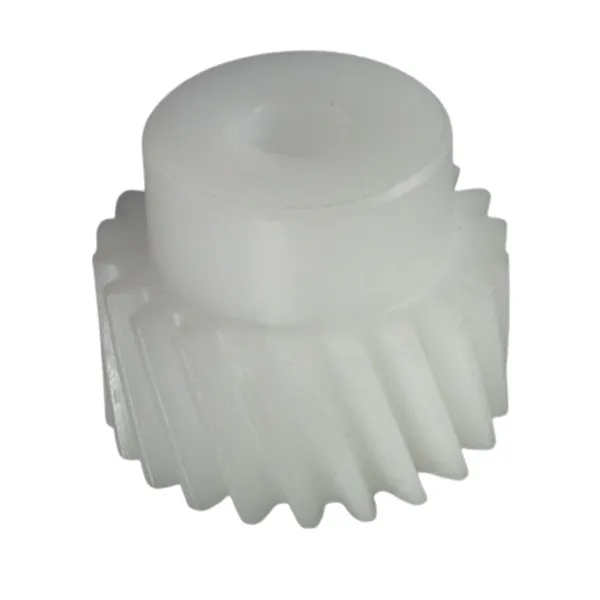

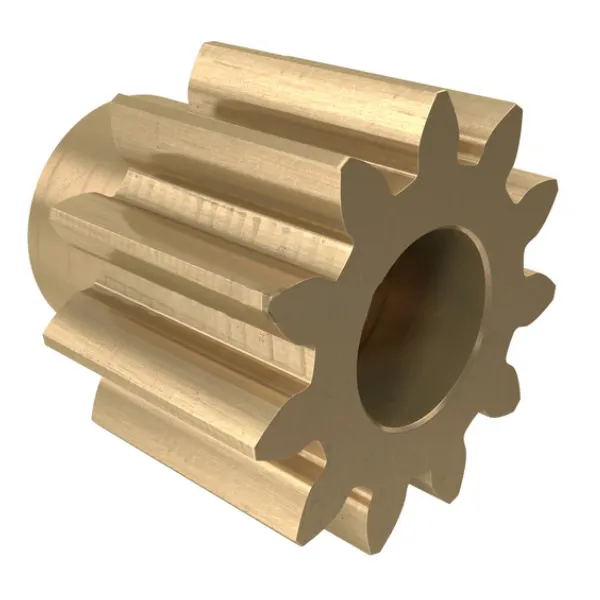

Wspieraj biegiISpiralne biegisą wspólnymi typami przekładni w mechanicznych transmisjach. Przekładnie ostrogowe mają proste profile zęba, z bokami zębów równolegle do osi przekładni. Podczas siatki flanki zębów dwóch biegów nawiązują bezpośredni kontakt. Helikalne koła zębate mają profil zęba helisy w kształcie gwiazdy, a flanki zęba tworzą określony kąt nachylenia z osą przekładni. Podczas siatki flanki zębów dwóch kołach zębatkowych mają stopniowy kontakt. Ta różnica strukturalna prowadzi bezpośrednio do różnych charakterystyk transmisji.RaydafonOferuje zarówno biegi ostrogi, jak i spiralne biegi w różnych rozmiarach. Witamy, aby je kupić.

Charakterystyka siatki

Gdy zębate ostrogie zębate, cała szerokość zęba styka się jednocześnie na drugim biegu. Ten wzór kontaktu może powodować znaczny wstrząs i hałas w transmisji. Natomiast linia kontaktowa spiralnych przekładni jest nachylona, ​​znacznie zwiększając nakładanie się transmisji. Podczas transmisji linia kontaktowa helikalnych korekta stopniowo wzrasta, a następnie zmniejsza się. Ten projekt zmniejsza szok i zapewnia płynniejszą transmisję.

Wydajność transmisji

Wspieraj biegimają kontakt liniowy z następnym biegiem podczas transmisji, co powoduje niskie straty tarcia i wysoką wydajność transmisji, teoretycznie osiągając 98%-99%.Spiralne biegi, z powodu osiowego tarcia ślizgowego, mają niższą wydajność, zwykle między 95% a 97%.

Pojemność ładowania

Jak wspomniano wcześniej, linia kontaktowa helekowych zębatków jest pochylona, ​​co powoduje dłuższą długość. Zmniejsza to również ciśnienie jednostkowe, co powoduje wyższą granicę ciśnienia obciążenia niż koła zębate. Helikalne koła zębate pozwalają na większy kontakt podczas transmisji, umożliwiając im przenoszenie większego momentu obrotowego w tym samym module. Ich pojemność obciążenia jest o około 15–25% wyższa niż w przypadku przekładni ostrogi.

Przetwarzanie

Przekładnie ostrogowe można zwykle produkowane masowo przy użyciu standardowych maszyn do frezowania lub maszyn hobbingowych, co powoduje stosunkowo proste koszty przetwarzania i niskie koszty produkcji. Jednak spiralne koła zębate wymagają specjalistycznego sprzętu do regulacji kąta helisy, co stanowi wyższe precyzyjne wymagania na urządzeniach z przetwarzaniem przetwarzania. Utrzymanie spójnej kontroli kąta helisy jest szczególnie trudne, co powoduje koszty produkcji, które są o 20% -40% wyższe niż koszty zębatków.

Scenariusze aplikacji

W zależności od ich charakterystyk transmisji,Wspieraj biegisą często stosowane w aplikacjach o niskiej prędkości, obciążenia światłem, takimi jak mechanizmy zegara, transmisje drukarki i skrzynie biegów rolniczych.Spiralne biegiZ drugiej strony są odpowiednie do zastosowań wymagających wyższej stabilności lub przesyłania wyższych obciążeń, takich jak transmisje samochodowe, redukcje przemysłowe i morskie systemy napędowe.

Budz koła zębate vs spiralne biegi
